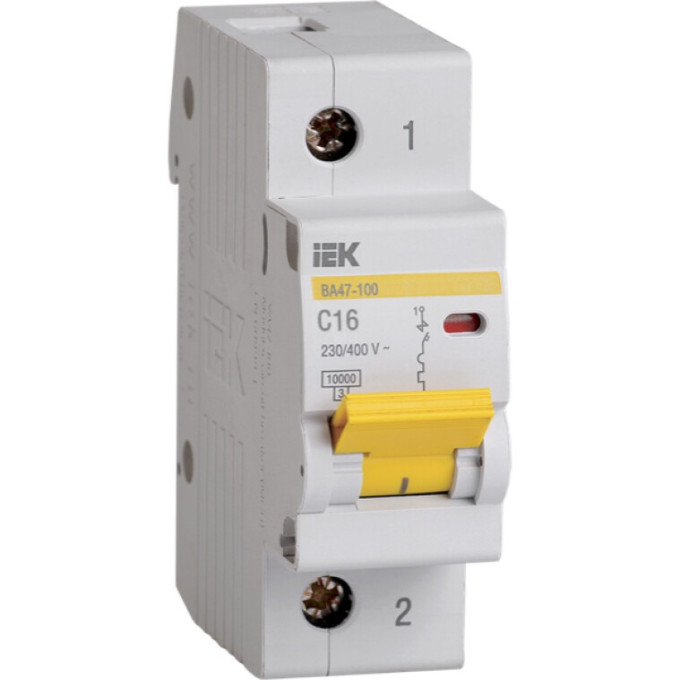

Линии с номиналом 16 А встречаются повсеместно — от розеток в квартире до освещения в коммерческих помещениях. Выключатель IEK ВА47-100 C16 подходит для этих задач: он отключает цепь при перегрузке или коротком замыкании, работая при напряжении 230/400 В. Отключающая способность 10 кА позволяет ставить его в щитах с большими токами КЗ.
Используется в бытовых и промышленных распределительных устройствах. Допускается установка дополнительных устройств: контактов состояния и расцепителей. Насечки на контактных зажимах улучшают теплопередачу и механическую фиксацию провода.
| Время срабатывания расцепителя в зоне кз tm | 0,1 с |
|---|---|
| Исполнение | Переключатели |
| Класс токоограничения | 3 |
| Климатическое исполнение | УХЛ4 |
| Количество полюсов | 1 |
| Количество силовых полюсов | 1 |
| Макс сечение входящего кабеля | 35 мм² |
| Монтаж | Накладные (открытой установки) |
| Монтажная глубина - ниши | 74,3 мм |
| Наличие взрывозащиты | Без взрывозащиты |
| Номин импульсное выдерживаемое напряжение | 6 кВ |
| Номин напряжение постоян тока - dc | ≤ 60 В |
| Номин раб напряжение | 400 В |
| Номин ток | 16.0 А |
| Номинальное рабочее напряжение | 230/400 В |
| Номинальный ток | 16 А |
| Общ количество полюсов | 1 |
| Подсветка | Без подсветки |
| Способ задания уставки мгновенного расцепителя | По кратности (Ki) |
| Способ задания уставки расцепителя | По типу (A/B/C/D...) |
| Сфера применения | Промышленное и бытовое |
| Тип | Мини-рубильники |
| Тип монтажа | на DIN-рейку |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 1,5 |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | 15 |
| Влагозащита | IP20 |
| Серия | Несерийные |
