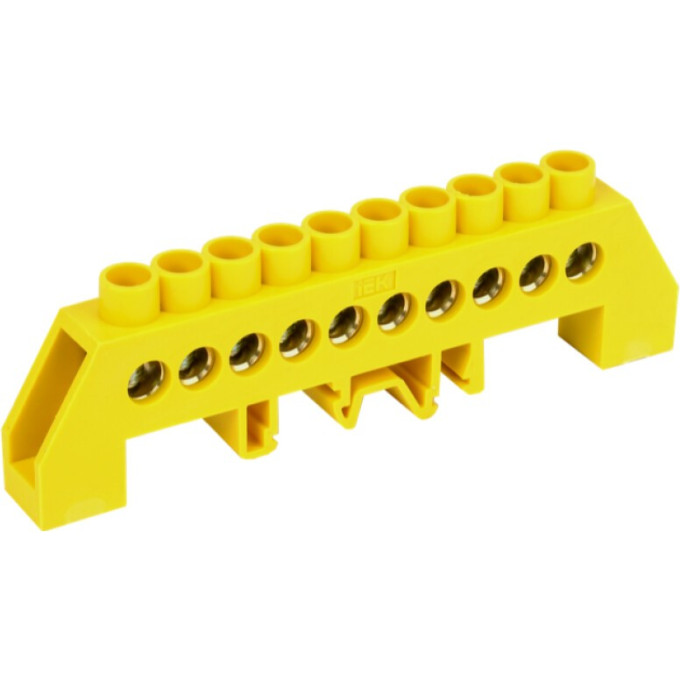

Шина IEK PE "земля" в комбинированном DIN-изоляторе типа "Стойка" ШНИ-8х12-10-КС-Ж - YNN10-812-10DP-K05
Артикул: YNN10-812-10DP-K05
290 руб.
от 73 руб. × 4 без переплаты
В наличии
Доставка в Симферополь
Курьер1–2 дня по Москве
ПВЗ2–5 дней, СДЭК и Почта России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Винты крепленияМ5
Высота34,5 мм
Глубина25 мм
Количество кабельных выводов10
Описание
В мощных распределительных щитах и шкафах автоматики требуется шина заземления, способная выдерживать токи свыше 100 А. IEK ШНИ-8х12-10-КС-Ж (арт. YNN10-812-10DP-K05) рассчитана на 125 А благодаря шине сечением 8х12 мм. Изолятор типа «Стойка» позволяет крепить её как на DIN-рейку, так и на монтажную панель.
Параметры
- Ток: 125 А, напряжение 400 В.
- Шина: латунь, 8х12 мм.
- Выводов: 10, винты М5.
- Провод: до 16/16 мм².
- Размеры: 112х34,5х25 мм.
- Изолятор: жёлтый, комбинированный (DIN + стойка).
Где используется
Подходит для щитов с большим количеством заземляемых корпусов и экранов. Комбинированный изолятор даёт свободу выбора места установки — на DIN-рейку или на панель. Жёлтый цвет изолятора сигнализирует о принадлежности к защитному заземлению.
Плюсы
- Ток 125 А при напряжении 400 В
- Комбинированный изолятор для DIN-рейки и монтажной панели
- 10 выводов с винтами М5 для проводников до 16 мм²
- Жёлтая маркировка изолятора для PE-шин
- Латунная шина сечением 8х12 мм
Характеристики
| Винты крепления | М5 |
|---|---|
| Высота | 34,5 мм |
| Глубина | 25 мм |
| Количество кабельных выводов | 10 |
| Количество шин | 1 |
| Макс поперечное сечение проводника | 16/16 мм² |
| Материал | Латунь |
| Модель или исполнение | Прочее |
| Назначение шины | PE-земля |
| Номин напряжение | 400 В |
| Номин ток in | 125 А |
| Сечение шины | 8х12 |
| Температура эксплуатации | -40...+50 °C |
| Тип монтажа | На DIN рейку, монтажную панель |
| Тип поверхности | Необработанная |
| Типоисполнение | Комбинированный DIN - изолятор Стойка |
| Ширина | 112 мм |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 15 |
